Atelkof Lutherie n'utilise que des composants répondant à la norme RoHS assemblés à l'aide de soudure sans plomb.

Préambule
Les câblages
Actif ou passif ?
Les options disponibles

Il n'y a pas de petits gestes pour l'environnement...

Ayant longtemps pratiqué la basse, j'ai eu l'occasion de tester bon nombre de circuits et préamplis disponibles. Et j'arrive toujours à la même conclusion : Quand le résultat est probant, la consommation est bien souvent excessive. Alors pourquoi, dans ce cas, une Sting Ray® ou une Sterling® présentent-elles un niveau de souffle dérisoire tandis que leurs utilisateurs ne se rappellent pratiquement jamais de leur dernier remplacement de pile ?
Je reçois régulièrement des offres pour des systèmes d'alimentation externes, et j'ai aussi souvent ce type de questionnement de la part de nombreux clients. Est-ce mieux ? Plus flexible ? Plus performant ?... D’ailleurs, étant moi-même électronicien de formation, je vous avouerais y avoir longuement réfléchi... Mais un détail me dérange quelque peu, notamment lorsque l’on me brandit l’argument « écologique » : une alimentation externe c’est moins de piles à recycler !
Je suis bien d’accord, mais raisonnons différemment pour une fois : Si votre véhicule consomme trop, est-ce une solution si « écologique » que de lui atteler une citerne de carburant ? Ne serait-il pas préférable de lui concevoir un moteur plus économe ?
De même, une alimentation externe offre souvent l’option « 18 volts ». Je ne nie aucunement que la réduction de bruit dans un système électronique passe souvent par une élévation de la tension d’alimentation, et d’ailleurs la majorité des circuits pourrait supporter jusqu’à 30 volts ! Mais saviez-vous que la puissance dissipée dans un circuit est proportionnelle au carré de sa tension d’alimentation ? Donc en 18 volts, votre circuit consomme quatre fois plus qu’en 9 volts pour un rapport signal bruit qui ne s’améliore pas dans les mêmes proportions.
Alors j’ai pris pour parti de préférer les bon compromis aux fausses « solutions-miracle » : une électronique embarquée est et restera un circuit d’appoint qui ne rivalisera jamais avec un vrai préamplificateur. Pour moi il est plus utile de disposer de corrections bien adaptées à l’instrument, seules réellement efficaces, et de vous offrir des systèmes capables de fonctionner sur un simple accumulateur rechargeable, offrant une vraie alternative, et qui ne sera parfois rechargé qu’au bout de... plusieurs mois. Choisissez-le de bonne qualité, respectez les périodes de rodage et privilégiez les chargeurs pas trop rapides, ainsi vous pourrez prétendre à un comportement réellement écologique. Pensez qu’il sera toujours plus facile de se donner de bonnes raisons de consommer de l’énergie que d’accepter un compromis raisonnable avec la nature.

back to menu

Les câblages sur-mesure

Ça n'existe pas ? Vous vous demandez si c'est possible ? Dans ce cas étudions un nouveau schéma et créons-le...
	Pourquoi se limiter à ce qui existe ? Certes, dans le doute ma préférence se tourne sans hésiter vers des solutions longuement éprouvées. Mais voilà, parfois il est nécessaire de quitter les sentiers battus et de remettre ses certitudes en question. C'est pour cela que j'attache une grande importance au développement de nouveaux schémas. Rien ne sert de cumuler les possibilités de commutation (la quantité n'a jamais fait la qualité), il faut avant-tout veiller à conserver une utilisation intuitive. Sur scène, tout va trop vite... Les choses compliquées ne sont-elles pas mieux dedans que dehors ? (Ci-dessous le câblage de la Natural Maple)

Platine de connexion conçue pour les sorties des instruments de type double-manche et/ou pourvus de capteurs piézo.

back to menu

Fromage ou dessert... et pourquoi pas les deux ?

Je me souviens encore de la sortie des premières basses actives de série, les Music Man®. Jusque là, seuls les haut-de-gamme prestigieux en étaient parfois équipés. On se demandait à quoi cela pouvait servir ? Aujourd'hui l'emploi de correcteurs actifs est maintenant monnaie courante chez les bassistes, on embarque même des filtres semi-paramétriques !
Cependant leur présence sur les guitares sont plus sporadiques. La première raison est sans doute l’emploi plus fréquent de racks ou pédales d’effets qui offrent des réglages bien plus perfectionnés. Mais il y a aussi que l’offre se limite souvent à un système "tout-actif" qui impose un choix très restrictif de micros.
Les circuits que je propose sont étudiés pour s’adapter à tous types de micros et en particulier passifs, de manière à vous laisser le choix d’utiliser ou non l’option active. Autre avantage, dans le cas d’une rupture d’alimentation, continuer à jouer sur de "vrais" micros est aussi simple et rapide que d'actionner un inverseur ou un push-pull !
Ainsi la frontière entre passif et actif n'est plus si marquée et tend même à disparaître dans les modèles équipés de pontets à capteurs piezo intégrés comme la Black-Top ou la TS-01 et bientôt la Les Master® II. Sur ces instruments, vous utilisez de vrais micros passifs et mixez à votre guise un son acoustique pré-amplifié au juste niveau grâce à un circuit actif. La prochaine évolution de ce circuit vous offrira même la possibilité de profiter le l'actif sur les micros magnétiques si vous le souhaitez.

Quelques exemples de circuits déjà réalisés...

back to menu

Quelques options disponibles...

	BTX-2-D0/D1 : Circuit de tonalité à 2 bandes Préamplificateur-correcteur de tonalité deux bandes. Graves : +/- 18dB à 70Hz Aiguës : +/- 15dB à 4,4 kHz (commutable) Consommation au repos : environ 450 à 800 µA (suivant tension d'alimentation). Alimentation : 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ six à huit mois en usage normal.
	STR-2F : Circuit de tonalité à 2 bandes (concentriques) Spécifications identiques au précédent mais avec contrôles concentriques.
	SJM-ROLLER / SVI-ROLLER : "Upper EQ" - Module Super VI/Super-JM Préamplificateur-correcteur de tonalité deux bandes. Graves : +/- 18dB à 70Hz Aiguës : +/- 15dB à 4,6 kHz (commutable à 3,2 kHz) Consommation au repos : environ 450 à 800 µA (suivant tension d'alimentation). Alimentation : pile alkaline 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ six à huit mois en usage normal. Voir plus de détails...
	SR-X1 : Circuit de tonalité à bande unique / Bypass + Tonalité passive * Préamplificateur-correcteur de tonalité trois bandes fixes. Etage tampon (buffer) et corrections basés sur des amplificateurs à entrées J-FET offrant une grande impédance d'entrée, un temps de montée très court et un son précis. Graves : +/- 18dB Aigües : +/-12db Commutation par switch : Passif / Bypass (Low Z) / 2 bandes Consommation au repos : environ 450 à 800 µA (suivant tension d'alimentation). Alimentation : 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ six à huit mois en usage normal. * Ici présenté sur la Stage I Custom Afficher la disposition des contrôles
	SR-X2 : Circuit de tonalité à 2 bandes / Bypass + Tonalité passive * Préamplificateur-correcteur de tonalité trois bandes fixes. Etage tampon (buffer) et corrections basés sur des amplificateurs à entrées J-FET offrant une grande impédance d'entrée, un temps de montée très court et un son précis. Graves : +/- 18dB Aigües : +/-12db Commutation par switch : Passif / Bypass (Low Z) / 2 bandes Consommation au repos : environ 450 à 800 µA (suivant tension d'alimentation). Alimentation : 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ six à huit mois en usage normal. * Ici présenté sur la Stage I Custom Afficher la disposition des contrôles
	*SR-X3/MP : Circuit de tonalité à 3 bandes "MidPass" Préamplificateur-correcteur de tonalité trois bandes fixes. Etage tampon (buffer) et corrections basés sur des amplificateurs à entrées J-FET offrant une grande impédance d'entrée, un temps de montée très court et un son précis. Graves : +/- 18dB Aigües : +/-12db Médium : +/- 15dB Commutable par switch : Passif / 2 bandes / 3 bandes Consommation au repos : environ 1,2 à 1,4mA (suivant tension d'alimentation). Alimentation : 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ quatre à six mois en usage normal (Moy. 500 heures mesurées en décharge permanente). * Ici présenté sur la Stage "Lite" ** Fréquence ajustée en fonction du type de micros choisi
	*SR-X3/PS : Circuit de tonalité à 3 bandes "MidPass" à 3 fréquences médium sélectionnables Préamplificateur-correcteur de tonalité à trois bandes. Etage d'entrée à amplificateur employant exclusivement des transistors de type FET / J-FET pour un son plus chaud. Graves : +/- 18dB Aigües : +/-12db Médium : +/- 15dB Commutable par switch : Passif / 2 bandes / 3 bandes, avec trois fréquences au choix (Bas-médium / Médium / Haut-médium) Consommation au repos : environ 1,35 à 1,70mA (suivant tension d'alimentation). Alimentation : 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ quatre à six mois en usage normal (Moy. 460 heures mesurées en décharge permanente). * Ici présenté sur la Stage-II ** Fréquences ajustées en fonction du type de micros choisi
	*SR-X3/PX : Circuit de tonalité à 3 bandes "MidPass" à médium semi-paramétrique Préamplificateur-correcteur de tonalité trois bandes. Etage d'entrée à amplificateur employant exclusivement des transistors de type FET / J-FET pour un son plus chaud. Graves : +/- 18dB Aigües : +/-12db Médium : +/- 15dB Commutable par switch : Passif / 2 bandes / 3 bandes, avec médium ajustable en continu du bas-médium jusqu'à l'aigu (Possibilité de superposition sur la bande aigüe pour obtenir une correction dépassant les +/-24dB !) Consommation au repos : environ 1,35 à 1,70mA (suivant tension d'alimentation). Alimentation : 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ quatre à six mois en usage normal (Moy. 460 heures mesurées en décharge permanente). * Ici présenté sur la Stage-II ** Plage de fréquences adaptable au type de micros choisi
Les circuits suivants peuvent être disponibles pour les instruments de marques extérieures mais peuvent nécessiter cetaines modifications
	MX-PS : Correcteur de médium trois fréquences Filtre correcteur de médium actif à trois fréquences sélectionnables Médium : +/- 15dB** Commutable par switch : Passif / 2 bandes / 3 bandes avec 3 fréquences au choix (Bas-médium / Médium / Haut-médium) Consommation au repos : environ 470 à 900 µA (suivant tension d'alimentation). Alimentation : pile alkaline 9 volts ou accumulateur NiMh. Durée de vie d'une pile environ six à huit mois en usage normal. * Ici présenté sur modèle type Strat® ** Fréquences ajustées en fonction du type de micros choisi

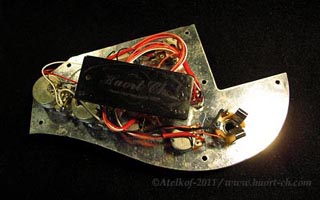

	*MM-X3P-RETR / MM-X3P-ASSY : Circuit de tonalité à 3 bandes pour Jass Bass® signature "Marcus Miller"** Adaptation du circuit SRX-3PX pour modèles signature "Marcus Miller". Par rapport aux séries équipant les Stage-II, ici c'est toute la chaîne, amplification et correction qui sont traitées uniquement par des amplificateurs à transistors de type FET / J-FET, alliant ainsi un bon compromis entre la consommation et une chaleur de son inégalée. Les autres spécifications et options sont identiques à celles du SRX-3PX. Existe en deux versions : "retrofit" simple sur modèle signature existant, ou module complet pour transformation de n'importe quelle Jazz Bass® (transformation nécessitant l'intervention d'un personnel habilité, réalisée à l'atelier uniquement). Large choix de couleurs d'extensions de pickguard ! Alimentation : 9 à 18 volts ou accumulateur NiMh. Consommation au repos : environ 1,75 à 2,50mA (Alimentaion 9V, peut varier suivant le tension d'alimentation). Durée de vie d'une pile environ quatre à six mois en usage normal (Moy. 430 heures mesurées en décharge permanente). * Ici présenté sur Fender Jazz Bass® model signature "Marcus Miller" ** Fréquences ajustées en fonction du type de micros choisi Fender®, Stratocaster® , Telecaster®, Jazzmaster®, Jaguar®, and Bass VI®, are registered trademark of Fender Musical Instruments Corporation. Atelkof Lutherie and this site are in no way affiliated with Fender Musical Instruments Corp (FMIC).
	MM-X3X "Ultimate" Autre version avec conservation de la plaque métallique et de l'intégralité des contrôles passifs (volumes et tonalité). Aux caractéristiques identiques aux MM-X3P, ce montage autorise en plus l'utilisation simultanée de la tonalité passive avec les corrections actives. (Nombreuses couleurs d'extension de pickguard disponibles). Fender®, Stratocaster® , Telecaster®, Jazzmaster®, Jaguar®, and Bass VI®, are registered trademark of Fender Musical Instruments Corporation. Atelkof Lutherie and this site are in no way affiliated with Fender Musical Instruments Corp (FMIC).
